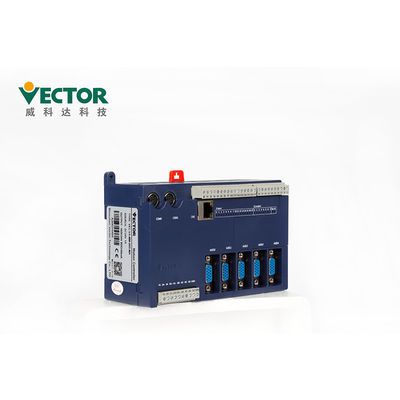

16 DI 8 PARA FAZER a máquina de corte de For Rotary Knife do controlador do movimento de CanOpen de 5 linhas centrais
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Vector |
| Certificação: | CE |
| Número do modelo: | VEC-VA-MP-005-MA |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 jogo |
|---|---|
| Preço: | To Be Discussed |
| Detalhes da embalagem: | 176*165*78mm |
| Tempo de entrega: | 3-5 dias do trabalho |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 500-1000 jogos /Month |
|
Informação detalhada |
|||
| Ferramenta de programação: | MULTIPROG | Língua: | IEC61131-3 línguas do padrão 5 |
|---|---|---|---|
| Linha central: | Linha central 5 | Certifictaes: | CE & ROHS |
| Controle Modesion: | CanOpen/analógico/pulso | I/O: | 16 DI + 8 FAZEM |
| Unidades de expansão: | IO, ANÚNCIO, PT100 | aplicação: | Máquina de corte |
| Realçar: | Controlador de 16 DI CanOpen Movimento,Controlador do movimento de CanOpen de 5 linhas centrais,8 FAÇA o controlador do movimento de 5 linhas centrais |
||
Descrição de produto
MULTIPROG que programa a máquina de corte de For Rotary Knife do controlador do movimento da linha central de CanOpen 5
O controlador do movimento da série do VA usa a ferramenta de programação de MULTIPROG e apoia 5 que programam
línguas do standard internacional IEC61131-3, fazendo o fácil para que os programadores da aplicação obtenham
começou. Este controlador do movimento apoia três tipos das relações: pulso, analógico e CanOpen para o movimento
o controlador do movimento da série de control.VA tem 5 relações de hardware da linha central do servo, que podem adotar análogo
o controlador do controle de circuito fechado ou do movimento do semi-fechado-laço control.VA do pulso fornece uma solução de uma parada,
apoia a expansão local do IO, ethernet, série; apoia o controle da multi-tarefa do tempo real, e avançou-o
e as ferramentas fáceis de usar da simulação, e integram blocos ricos da função de controle do movimento (incluir dedicado
os módulos para a indústria), ajuste do parâmetro são convenientes, e incluem o alisamento da velocidade
curva quando o bloco da função for comutado. A curva da velocidade da função da came é um 5o polynomial do grau
Curva de S; o ciclo de controle do movimento de 6 machados servo (que incluem a linha central virtual) é 500 pequenos nós. Este produto é realmente
o líder em produtos do controlador do movimento do não-ônibus.
Os produtos caracterizam
| Produtos | Controlador do movimento da linha central da estação mestra 8 do pulso |
| Tipo | Vetor |
| Modelo não. | VEC-VA-SP-008-A |
| Linha central | Linha central 8 |
| Ferramenta de Progarmming | MULTIPROG |
| Linguagem de programação | IEC61131-3 |
| Unidades de expansão | Expansão do IO, Digital, análoga, PT100 par termoelétrico, peso |
| Protocolos de comunicação | Pulso |
Agradecimentos à relação homem-máquina excelente de MULTIPROG, apenas algumas etapas fáceis para criar um projeto.
Esta seção descreve como instalar a descrição do software MULTIPROG, toda a relação de software
à configuração da utilização final MULTIPROG introduziu.
A instalação e partida de software de MULTIPROG
1) Descomprimir o arquivo da instalação de MULTIPROG. O “X” e “Y” no nome do dobrador são números. Em seguida
a descompressão, um arquivo nomeado “MULTIPROGX.XXBuiIdYYY” será gerada, indicando o número de versão
do pacote da instalação. Abra o dobrador, que aparecerá como mostrado
2) Fazer duplo clique para abrir como mostrado o “双击我自动安装”
3) Na caixa de diálogo do PNF-acima, verificação “que eu aceito ..........” como mostrado.
4) Selecione o trajeto da instalação, o usuário pode escolhê-lo, escolher aqui em seguida” como mostrado o defeito, clique “
5) Clique instalam, a seguir a espera para a conclusão da instalação, o processo de instalação pode tomar
alguma hora, como mostrado.
6) Clique o “revestimento” para terminar como mostrado a instalação do software de programação de MULTIPROG.
7) Fazer duplo clique o ícone para começar MULTIPROG. Se o ícone não aparece em seu desktop, você pode igualmente
use do “o à " MULTIPROG 5,51 do software " do CONTATO PHOENIX " do à de " do " programa " do à do menu começo expresso” para começar.
Apresentação da relação de programação de MULTIPROG
Após ter aberto MULTIPROG, você caNSee que tem somente um limite principal. De acordo com a função,
é dividido em áreas diferentes, como mostrado.
a. Estrutura de programação clara, linguagem de programação padrão
b. Cruz-compilação do apoio entre o FBD, o LD e o IL, e programação misturada do apoio
c. Apoia as linguagens de programação IEC61131-3: FBD, LD, IL, ST e SFC
Modelo de programação com IEC61131-3 padrão
1) O software de programação de MULTIPROG usado pelo controlador do movimento do VA tem uma linguagem de programação
e estrutura do programa de acordo com o sistema de programação do IEC 61131-3. Em IEC 61131-3,
o estabelecimento dos programas e dos projetos é feito na unidade da organização do programa (POU). A unidade POU consiste
de três porções: PROGRAMA, FUNCTIONBLOCK e FUNÇÃO. Substitui os cinco blocos funcionais OB, PB, DB,
SB e FB da linguagem de programação tradicional do PLC. Mais eficiente e mais conciso como mostrado.
2) O modelo de software de programação do IEC 61131-3 é representado por uma estrutura hierárquica, como mostrado abaixo, o software
o modelo descreve o relacionamento entre as várias peças, incluindo a configuração, recurso, tarefa, programa
unidade da organização, variáveis globais, configuração eu/O, processo etc… de programação posso programar um programa complexo,
ou dividida em um número de módulos pequenos pode igualmente ser simultaneamente a pluralidade de programas separados, corredor do downloaDA,
ou o programa em uma pluralidade de tarefas executar como mostrado, melhorar a modularidade e a eficiência dos procedimentos operacionais.

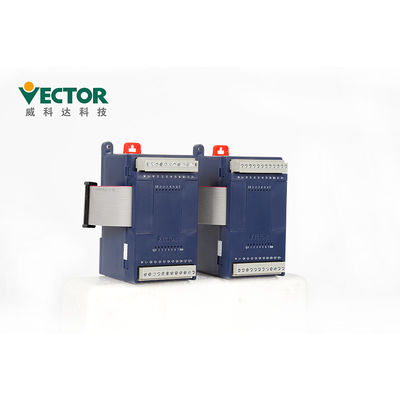

Unidades de expansão
O módulo da expansão do IO do anfitrião do controlador do movimento de Vikeda tem principalmente 8IO, 16I e 16O. 8IO significa que
o módulo da expansão tem 8 portos de entrada digital e 8 portos de saída digital (tipo saída do transistor); 16I significa aquele
o módulo da expansão tem 8 portos de entrada digital e 8 portos de saída digital (saída do transistor). 16 DI porto; 16O
os meios que o módulo da expansão tem 16 FAZEM portos (saída do transistor); entre eles, os DI e PARA FAZER podem ser selecionados
através das ligações em ponte no anfitrião do controlador do movimento para selecionar tipos de NPN e de PNP
A temperatura do ambiente onde este produto é usado é -10°C a +40°C. Para o trabalho a longo prazo,
recomenda-se que a temperatura ambiental esteja abaixo de +40°C. Se a temperatura ambiental excede
+40°C, colocam-no por favor em um lugar bem ventilado para assegurar a confiança de produto. Se este produto é instalado dentro
uma caixa de distribuição, o tamanho e as condições da ventilação da caixa de distribuição devem ser tais isso toda interno
os dispositivos eletrónicos não são expostos ao perigo do superaquecimento, e a atenção deve ser pagada a se
a vibração da máquina afetará os dispositivos eletrónicos da caixa de distribuição. Além,
as condições do uso incluem o seguinte:
⑴Lugares sem dispositivos do alto-aquecimento;
⑵Lugares livres de gotas de água, de vapor, de poeira e da poeira oleosa;
⑶Lugares onde não há nenhum gás ou líquido corrosivo, inflamável;
⑷Lugares sem partículas de flutuação da poeira e do metal;
⑸Um lugar firme e vibração-livre;
⑹Um lugar sem interferência de ruído eletromagnética.
Unidades e funções diferentes de expansão
| Modelo | Função |
| VEC-VA-EX-8IO | entrada digital do 8-canal, módulo de saída digital de 8 canais; o tipo da saída é saída do transistor |
| VEC-VA-EX-16I | módulo de entrada 16 digital |
| VEC-VA-EX-16O | 16 módulos de saída digital; o tipo da saída é saída do transistor |
| VEC-VA-EX-4XA-B | 4 canais de entrada do ANÚNCIO, 4 canais de módulo de saída da Dinamarca; a definição é 12bit, entrada do ANÚNCIO pode ser configurada a 0~5V, 0~10V, ±10V e 0~20mA através do software, saída da Dinamarca pode ser configurado a 0~5V, 0~10V, ±10V |
| VEC-VA-EX-4PT-B | 4-way módulo de entrada do três-fio PT100; variação da temperatura -200~+600℃, movimentação de fonte 1mA atual constante, precisão da medida 0.1℃ |
| VEC-VA-EX-4TC-B | módulo de entrada do par termoelétrico 4-channel; apoios até 8 tipos de pares termoelétricos, detecção quebrada dos pares, precisão da medida 0.1℃ |
| VEC-VA-EX-2WT-B | 2-channel que pesa o módulo; os valores múltiplos da característica são opcionais, a amostra 24bit de alta resolução |
Embalagem e envio
| Detalhes de embalagem de controlador do movimento | |||||
| Produtos | Movimento do VA | Expansão do VA | Movimento da VE | Expansão da VE (32) | Expansão da VE (76) |
| Ctn. Tamanho | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Prazo de entrega
| Quantidade | 1-5 jogos | 50-100 jogos | 200-500 jogos |
| Prazo de entrega | No prazo de 3 dias | 5-10 dias | 15-25 dias |
1. Para a ordem pequena nós podemos sempre entrega para fora dentro de 1 semana.
2. Nossos produtos podem ser shippied através do ar, da terra ou do mar.
Certificados do CE & do ROHS
