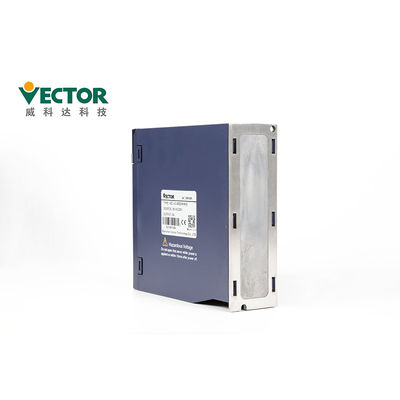

Amplificador servo pequeno do servo motor da movimentação 2.2KW para a máquina de formação química
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Vector |
| Certificação: | CE |
| Número do modelo: | VEC-VC-01223H-M-E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 jogo |
|---|---|
| Preço: | To Be Discussed |
| Detalhes da embalagem: | 280*208*78mm, 375*290*155mm |
| Tempo de entrega: | 3-5 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 500 jogos/mês |
|
Informação detalhada |
|||
| Tensão: | 220V | Poder: | 2.2Kw |
|---|---|---|---|
| Fase: | Escolha/trifásico | Protocolos de comunicação: | CanOpen/Ethercat/Modbus |
| CODIFICADOR: | codificador absoluto de 17/23bit Tamagawa; | Corrente avaliado: | 12A |
| Entrada/saída: | Pulso/analógico | Modo de controle: | Torça/lugar/velocidade |
| aplicação: | Máquina de formação química | Nome do produto: | Movimentação servo 2.2kW para a máquina de formação química |
| Destacar: | Movimentação servo pequena do CE,Movimentação 2.2KW servo pequena,Amplificador do servo motor 2.2KW |
||
Descrição de produto
Servo motor da C.A., movimentação servo de 380V 5.5kW para a máquina de molde do tampão do cartão
Movimentação servo 2.2kW para a máquina de formação química
Alimentação CA 2.2KW
Único/220V trifásico
Modbus/CanOpen/EtherCAT
Modo de controle do lugar/velocidade/torque
codificador absoluto de 17/23bit Tamagawa;
Descrição de produtos
| Nome do produto | Movimentação do servo motor da C.A. para a máquina de matéria têxtil |
| Tipo | Vetor |
| Modelo não. | VEC-VC-01223HC-M-E |
| Poder | 2.2KW |
| Entrada/saída | Pulso/analógico |
| Tensão | 220V |
| Fase | Único/trifásico |
| Corrente avaliado | 12A |
| Protocolos de comunicação | Modbus/CanOpen/EtherCAT |
| Codificador | codificador absoluto de 17/23bit Tamagawa; |
| O comando do pulso entrou | Tipo do pulso | Entrada diferencial, coletor aberto |
| Escala de frequência | Entrada diferencial: 0-500kHz, largura de pulso maior do que 1us Coletor aberto: 0-300kHz, largura de pulso maior do que 2.5us |
|
| Modo do pulso | pulso + sentido; Sinais de adição do AB; CW+CCW; | |
| Entrada análoga | Escala da tensão | -10V a 10V |
| Impedância entrada | 10kΩ | |
| Frequência máxima | 1.5kHz | |
| Tipo de relação de DI/DO | NPN/PNP | |
| Uma comunicação | Modbus/CANopen/EtherCAT | |
Precauções da instalação
| A instalação Ambiente Exigências |
Pressão atmosférica | 86~106kPa |
| Umidade de Mbient | 0~55℃ | |
| Temperatura ambiental | 0~90%RH | |
| Avaliação do IP | IP20 | |
| Vibração | 0~4.9m/s^2 |

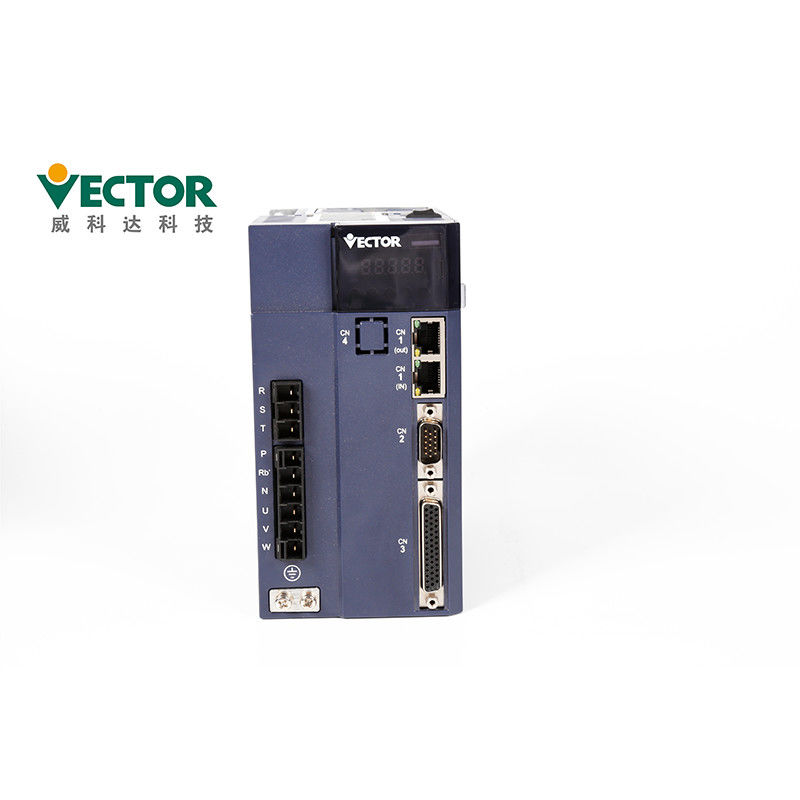

O painel contém 8 botões e 5 tubos digitais. Somente 5 dos 8 botões podem ser usados, e
3 botões permanecendo reservados. As funções gerais dos cinco botões são mostradas na tabela abaixo.
| Nome chave | Função chave |
| PAR/ALM | interruptor de modo, retorno ao menu precedente |
| ▲(adicione) | valor de bocado de piscamento do aumento do tubo digital do diodo emissor de luz |
| ▼(dezembro) | Diminua o valor de piscamento do dígito do tubo digital do diodo emissor de luz |
| STOP/RST | Move o tubo do diodo emissor de luz piscar para a esquerda; verifica o elevado valor dos dados mais longa de 5 bocados; Restauração de falha; execute a função do Fn |
| RD/WT | valores de parâmetro de leitura/gravação; entre na página do fn |
Precauções da manutenção e da inspeção
●não mude a fiação quando o poder estiver ligada, se não pode causar choque elétrico ou ferimento.
●execute por favor a fiação ou a inspeção por técnicos profissionais, se não por ela
pode causar a falha de choque elétrico ou de produto.
●verifique por favor o poder depois que o poder é fora no mínimo 5 minutos. Mesmo se o poder é desligado,
a alta tensão pode permanecer dentro da movimentação servo. Consequentemente, não toque no terminal do poder dentro
5 minutos depois que o poder é desligado, se não pode causar choque elétrico.
●ao substituir a movimentação servo, suporte por favor os parâmetros servo do usuário do motorista a ser substituídos antes
a substituição, e para transferir o backup à movimentação servo nova, e para reiniciar então a operação,
de outra maneira a máquina pode ser danificada.
Acessórios:
| Nome acessório | Imagem | ||
| Peças sobresselentes de Satandard | Terminal do poder | |
Adapte ao E1, movimentação da estrutura E2 |
| Tomada do codificador Cn3 | Tomada do codificador no lado do motorista | ||
| Tomada do terminal de controle Cn4 | Terminais do sinal do entrada/saída, fiação do usuário | ||
| Linha da conexão do codificador | O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente |
||
| Linha elétrica | O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente |
||
| Linha da monitoração da movimentação | Conecte e ajuste o software para a atualização da monitoração remota e dos firmware | ||
| Comprando peças sobresselentes | USB ao cabo do adaptador RS232 | Caso necessário, compra do auto | |
| Linha de comunicação dos ethernet | Caso necessário, compra do auto |
Certificados
1. CE (standard de segurança da UE);
2. IEC/EN61800-5-1: 2007 (exigências de segurança para elétrico, térmico e energia na seção 5-1 do
sistema elétrico do motorista da velocidade variável), correspondendo ao GB12668.501-2013 padrão nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidade eletromagnética elétrica de parte 3 do sistema do motorista do controle de velocidade
padrões e seus métodos específicos do teste), correspondendo ao GB12668.3-2012 padrão nacional.
Verificação da qualidade:
Testes de produção de quatro vezes
Duas vezes 24 que hoursTesting
Inspeção 100% antes do transporte
Prazo de entrega e maneira do transporte
1. Para a ordem pequena nós podemos sempre entrega para fora dentro de 1 semana.
2. Nossos produtos podem ser shippied através do ar, da terra ou do mar.
| Detalhes de embalagem de movimentação servo | |||
| Produtos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Tamanho | 280*208*78 | 280*208*112 | 375*290*155 |
