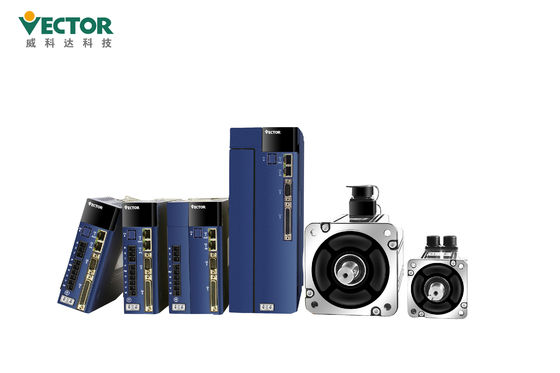

Sistema do servo motor da C.A. do CE 3.8kw para máquinas de corte do Woodworking
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Vector |
| Certificação: | CE |
| Número do modelo: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 jogo |
|---|---|
| Preço: | To Be Discussed |
| Detalhes da embalagem: | 375*290*155mm, 280*208*112mm |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 500-1000 jogos /Month |
|
Informação detalhada |
|||
| Fase: | Trifásico | Tensão: | 380v |
|---|---|---|---|
| Modelo: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 | uso: | Máquinas de corte do Woodworking |
| Certifictaes: | CE | CODIFICADOR: | 17/23 de codificador absoluto do bocado |
| Protocolos de comunicação: | Modbus/CANopen/EtherCAT | Poder: | 3.8KW |
| Realçar: | O Woodworking faz à máquina o sistema do servo motor da C.A.,Sistema do servo motor da C.A. do CE 3.8kw |
||
Descrição de produto
movimentação servo estável da C.A. do servo motor de 3.8kw 380V para máquinas de corte do Woodworking
Movimentação servo da C.A. para máquinas de corte do Woodworking
Alimentação CA 3.8KW
380V trifásico
Modbus/CanOpen/EtherCAT
Modo de controle do lugar/velocidade/torque
codificador absoluto de 17/23bit Tamagawa;
Os produtos caracterizam
| Nome do produto | Movimentação servo da C.A. para máquinas de corte do Woodworking | ||
| Tipo | Vetor | ||
| Modelo não. |
|
||
| Power4 | 3.8KW | ||
| Tensão | 380V | ||
| Fase | Trifásico | ||
| Corrente avaliado | 12A | ||
| Protocolos de comunicação | Modbus/CANopen/EtherCAT | ||
| Codificador | 17/23 de codificador absoluto de Tamagawa do bocado |
Como ao slect o motor servo de Drive+Servo
O painel contém 5 botões e 5 tubos digitais.
As funções gerais dos cinco botões são mostradas na tabela abaixo.
| Nome chave | Função chave |
| Modo | interruptor de modo, retorno ao menu precedente |
| ▲(adicione) | valor de bocado de piscamento do aumento do tubo digital do diodo emissor de luz |
| ▼(dezembro) | Diminua o valor de piscamento do dígito do tubo digital do diodo emissor de luz |
| ◄◄ (deslocamento) | Move o tubo do diodo emissor de luz piscar para a esquerda; verifica o elevado valor dos dados mais longa de 5 bocados; Restauração de falha; execute a função do Fn |
| AJUSTE | valores de parâmetro de leitura/gravação |
O painel contém 8 botões e 5 tubos digitais.
Somente 5 dos 8 botões podem ser usados, e os 3 botões permanecendo reservados.
As funções gerais dos cinco botões são mostradas na tabela abaixo.
| Nome chave | Função chave |
| PAR/ALM | interruptor de modo, retorno ao menu precedente |
| ▲(adicione) | valor de bocado de piscamento do aumento do tubo digital do diodo emissor de luz |
| ▼(dezembro) | Diminua o valor de piscamento do dígito do tubo digital do diodo emissor de luz |
| STOP/RST | Move o tubo do diodo emissor de luz piscar para a esquerda; verifica o elevado valor dos dados mais longa de 5 bocados; Restauração de falha; execute a função do Fn |
| RD/WT | valores de parâmetro de leitura/gravação; entre na página do fn |

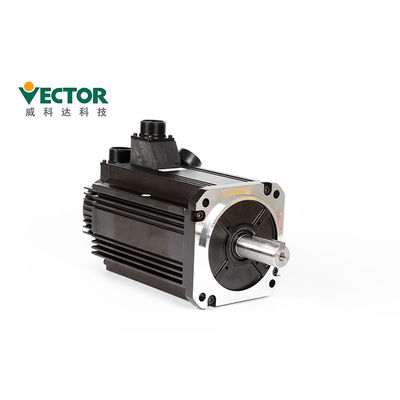

Servo motor:
Como à instalação a movimentação servo e conexão com o servo motor?
A instalação:
●Instale o motorista em uma plataforma seca e resistente. Mantenha a boa ventilação e
dissipação de calor durante a instalação e para manter bom aterrar.
●Instale por favor no sentido especificado para evitar o mau funcionamento.
●Ao instalar, assegure-se de por favor que o motorista servo esteja mantido no especificado
distância da superfície interna do armário e de outras máquinas, se não pode causar o fogo ou o mau funcionamento.
●Ao instalar, não obstrua os portos da sução e de exaustão, e não permita objetos estrangeiros dentro do
produto a entrar, se não pode causar o mau funcionamento ou o fogo devido ao envelhecimento de componentes internos.
●Não coloque objetos pesados ou sob neste produto como isto pode conduzir a ferimento.
●Instale por favor no seguinte ambiente:
1.places sem luz solar direta;
2.Locations onde a temperatura ambiental está na escala de 0 ° C a 55 C do °;
umidade 3.Relative na escala de 0% a 95%, e nenhuma condensação;
4.Locations livre de gotas de água, de vapores, de poeira e da poeira oleosa;
5.Locations onde não há nenhum dispositivo do calor elevado;
6.Non-corrosive, gás inflamável e locais líquidos;
7.It não é fácil espirrar a água, o óleo e a medicina;
8.places que não são expostos à radiação radioativa;
9.Strong e lugares vibração-livres;
10.Locations onde não há nenhuma interferência de ruído eletromagnética.
| A instalação Ambiente Exigências |
Pressão atmosférica | 86~106kPa |
| Umidade de Mbient | 0~55℃ | |
| Temperatura ambiental | 0~90%RH | |
| Avaliação do IP | IP20 | |
| Vibração | 0~4.9m/s^2 |
Embalagem e envio
| Detalhes de embalagem de movimentação servo | |||||
| Produtos | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Tamanho | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Detalhes de embalagem de controlador do movimento | |||||
| Produtos | Movimento do VA | Expansão do VA | Movimento da VE | Expansão da VE (32) | Expansão da VE (76) |
| Ctn. Tamanho | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Prazo de entrega
| Quantidade | 1-5 jogos | 50-100 jogos | 200-500 jogos |
| Prazo de entrega | No prazo de 3 dias | 5-10 dias | 15-25 dias |
1. Para a ordem pequena nós podemos sempre entrega para fora dentro de 1 semana.
2. Nossos produtos podem ser shippied através do ar, da terra ou do mar.
Acessórios
| Nome acessório | Imagem | ||
| Peças sobresselentes de Satandard | Terminal do poder | |
Adapte ao E1, movimentação da estrutura E2 |
| Tomada do codificador Cn3 | Tomada do codificador no lado do motorista | ||
| Tomada do terminal de controle Cn4 | Terminais do sinal do entrada/saída, fiação do usuário | ||
| Linha da conexão do codificador | O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente |
||
| Linha elétrica | O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente |
||
| Linha da monitoração da movimentação | Conecte e ajuste o software para a atualização da monitoração remota e dos firmware | ||
| Comprando peças sobresselentes | USB ao cabo do adaptador RS232 | Caso necessário, compra do auto | |
| Linha de comunicação dos ethernet | Caso necessário, compra do auto |
Certificados do CE
1. CE (standard de segurança da UE);
2. IEC/EN61800-5-1: 2007 (exigências de segurança para elétrico, térmico e energia na seção 5-1 do
sistema elétrico do motorista da velocidade variável), correspondendo ao GB12668.501-2013 padrão nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidade eletromagnética elétrica de parte 3 do sistema do motorista do controle de velocidade
padrões e seus métodos específicos do teste), correspondendo ao GB12668.3-2012 padrão nacional.
