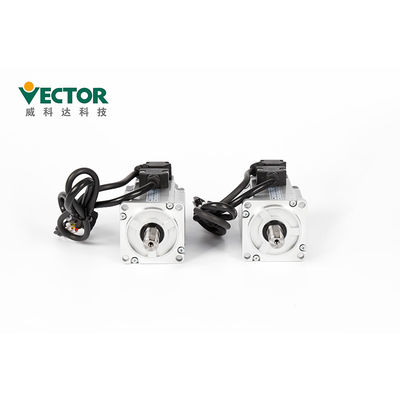

Sistema análogo do servocontrol da C.A. 1.5kw do pulso para a máquina de costura

Sistema análogo do servocontrol da C.A. 1.5kw do pulso para a máquina de costura

Detalhes do produto:

Lugar de origem: China
Marca: Vector
Certificação: CE
Número do modelo: VEC-VC1-00623MC-ME / 130MB-1R525A23F-CF2

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 jogo
Preço: To Be Discussed
Detalhes da embalagem: 375*290*155mm, 280*208*112mm
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 500-1000 jogos /Month
Melhor preço Contato

Informação detalhada

Fase: Trifásico Tensão: 220v
Modelo: VEC-VC1-00623MC-ME / 130MB-1R525A23F-CF2 uso: máquina de costura
Certifictaes: CE CODIFICADOR: pulso 2500 incremental + codificador de Salão;
Protocolos de comunicação: Modbus/CANopen/EtherCAT Poder: 1.5KW
Realçar:

Sistema do servocontrol da C.A. da máquina de costura

,

Sistema análogo do servocontrol da C.A. 1.5kw

,

Sistema de servo análogo da C.A. 1.5kw do pulso

Descrição de produto

pulso de 220V 1.5kw/máquina servo análoga de System For Sewing do motorista da C.A.



Pulso/motorista servo análogo System da C.A.
Alimentação CA 1.5KW
220V trifásico
Modbus/CanOpen/EtherCAT
Modo de controle do lugar/velocidade/torque

pulso 2500 incremental + codificador de Salão;

Os produtos caracterizam

Nome do produto Pulso/motorista servo análogo System da C.A.
Tipo Vetor
Modelo não. VEC-VC1-00623MC-M-E /130MB-1R525A23F-CF2
Power4 1.5KW
Tensão 220V
Fase Trifásico
Corrente avaliado 6A
Protocolos de comunicação Modbus/CANopen/EtherCAT
Codificador pulso 2500 incremental + codificador de Salão;



Tensão Modo de controle Correção completo-controlada monofásica/trifásica
Modulação de SVPWM
Codificador Feedback do codificador pulso 2500 incremental + codificador de Salão;
pulso 2500 incremental;
codificador absoluto de 17bit Tamagawa;
codificador absoluto de 23bit Tamagawa;
codificador absoluto de 24bit Nikon;
O comando do pulso entrou Tipo do pulso Entrada diferencial, coletor aberto
Escala de frequência Entrada diferencial: 0-500kHz, largura de pulso maior do que 1us
Coletor aberto: 0-300kHz, largura de pulso maior do que 2.5us
Modo do pulso pulso + sentido; Sinais de adição do AB; CW+CCW;
Entrada análoga Escala da tensão -10V a 10V
Impedância entrada 10kΩ
Frequência máxima 1.5kHz
Tipo de relação de DI/DO NPN/PNP
Uma comunicação Modbus/CANopen/EtherCAT
Modo de lugar Método entrado de comando Comando do pulso
Posição planejando interna
plano do pela posição de alvo, pela velocidade, pela aceleração e pela retardação
tempo
curva trapezoidalmente da velocidade do
curva cúbica da velocidade do
modo absoluto/relativo do de comando
Modo de alisamento da instrução Filtração de passe baixo/filtração mediana
Relação eletrônica da engrenagem N/M; (M=1~2147483647, N=1~2147483647)
Limite do torque Limite interno do torque/limite análogo do torque
Compensação da reação Reação da velocidade/reação do torque
Compensação do torque Compensação fixa do torque/compensação análoga do torque/
Compensação automática do torque;
Modo de Contol da velocidade Tipo entrado comando Frequência do pulso/analógico/velocidade planejando interna
Escala do controle de velocidade velocidade 1~max
Largura de banda 1kHz
Limite do torque Limite interno do torque/limite análogo do torque
Modo de alisamento da instrução Filtração de passe baixo/filtração mediana
Compensação da reação Reação do torque
Compensação do torque Compensação fixa do torque/compensação análoga do torque/
Compensação automática do torque;
Modo de controle do torque Tipo entrado comando Referência interna do torque/torque controle análogo
Compensação do torque Compensação fixa do torque/compensação análoga do torque/
Compensação automática do torque;
Limite de velocidade Limite de velocidade interno/limite de velocidade análogo



Sistema análogo do servocontrol da C.A. 1.5kw do pulso para a máquina de costura 0



Modelo servo da movimentação que slecting:



Sistema análogo do servocontrol da C.A. 1.5kw do pulso para a máquina de costura 1

Modelo do servo motor que slecting:


Sistema análogo do servocontrol da C.A. 1.5kw do pulso para a máquina de costura 2



Sistema análogo do servocontrol da C.A. 1.5kw do pulso para a máquina de costura 3Sistema análogo do servocontrol da C.A. 1.5kw do pulso para a máquina de costura 4Sistema análogo do servocontrol da C.A. 1.5kw do pulso para a máquina de costura 5

Precauções da instalação

Instale o motorista em uma plataforma seca e resistente. Mantenha a boa ventilação e

dissipação de calor durante a instalação e para manter bom aterrar.

●Instale por favor no sentido especificado para evitar o mau funcionamento.

●Ao instalar, assegure-se de por favor que o motorista servo esteja mantido no especificado

distância da superfície interna do armário e de outras máquinas, se não pode causar o fogo ou o mau funcionamento.

A instalação
Ambiente
Exigências
Pressão atmosférica 86~106kPa
Umidade de Mbient 0~55℃
Temperatura ambiental 0~90%RH
Avaliação do IP IP20
Vibração 0~4.9m/s^2





Precauções de funcionamento:



●na operação de teste, a fim impedir acidentes, teste por favor o servo motor sem a carga

(não conectado ao eixo do motorista), se não pode causar ferimento.

●ao começar operar sobre a máquina de apoio, ajuste os parâmetros do usuário que combinam a máquina

adiantado. Se você começa a operação sem ajuste do parâmetro, pode causar a perda mecânica ou o mau funcionamento.

●para evitar acidentes, instalar um interruptor de limite ou um bujão na extremidade da peça móvel da máquina,

de outra maneira causará dano ou ferimento mecânico.

●não faça mudanças extremas aos ajustes do parâmetro, como isto pode resultar dentro

operação instável, dano mecânico ou ferimento.

●quando o poder estiver girado sobre ou a fonte de alimentação estiver eliminada, o dissipador de calor do motorista servo, externo

o resistor, o motor, etc. de travagem podem estar em um estado de alta temperatura. Não toque n, se não pode causar queimaduras.

●ao usar um servo motor na linha central vertical, ajuste um dispositivo de segurança para impedir que a parte do trabalho caia

sob o alarme, sobre o curso, etc. além, execute por favor a parada servo do fechamento que ajusta-se quando um curso excedente ocorre,

de outra maneira a parte do trabalho pode cair na condição excedente do curso.

●não incorpore a escala de funcionamento da máquina durante a operação, se não causará ferimento.

●não toque no servo motor ou na peça móvel da máquina durante

operação, se não causará ferimento.

●estabelecer por favor o sistema de segurança para assegurar a segurança mesmo no caso de um sinal

linha ruptura. Por exemplo, quando o positivo sobre o interruptor do curso (POTENCIÔMETRO) e negativo sobre o interruptor do curso

(NÃO) os sinais são desligados no ajuste da fábrica, eles operam-se com segurança.

●seja certo ajustar o servo FORA do estado ao desligar o poder.

●não gire o poder de ligar/desligar frequentemente. Depois que a operação real começa, o intervalo DE LIGAR/DESLIGAR do poder

deve ser mais de 1 hora, se não os componentes dentro da unidade servo serão envelhecidos prematuramente.

●quando um alarme ocorre, restaure o alarme depois que a causa é removida e assegure-o

segurança, e para reiniciar a operação, se não pode causar ferimento.

●não use o freio do motor do freio para a travagem normal, se não pode

cause um mau funcionamento.



Precauções da manutenção e da inspeção

não mude a fiação quando o poder estiver ligada, se não pode causar choque elétrico ou ferimento.

●execute por favor a fiação ou a inspeção por técnicos profissionais, se não por ela

pode causar a falha de choque elétrico ou de produto.

●verifique por favor o poder depois que o poder é fora no mínimo 5 minutos. Mesmo se o poder é desligado,

a alta tensão pode permanecer dentro da movimentação servo. Consequentemente, não toque no terminal do poder dentro de 5

minutos depois que o poder é desligado, se não pode causar choque elétrico.

●ao substituir a movimentação servo, suporte por favor os parâmetros servo do usuário do motorista a ser substituídos

antes da substituição, e para transferir o backup à movimentação servo nova, e para reiniciar então a operação,

de outra maneira a máquina pode ser danificada.



Embalagem e envio

Detalhes de embalagem de movimentação servo
Produtos E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Tamanho 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325
Detalhes de embalagem de controlador do movimento
Produtos Movimento do VA Expansão do VA Movimento da VE Expansão da VE (32) Expansão da VE (76)
Ctn. Tamanho 176*165*78 127*75*70 144*128*69 176*164*78

316*164*78





Prazo de entrega

Quantidade 1-5 jogos 50-100 jogos 200-500 jogos
Prazo de entrega No prazo de 3 dias 5-10 dias 15-25 dias



1. Para a ordem pequena nós podemos sempre entrega para fora dentro de 1 semana.

2. Nossos produtos podem ser shippied através do ar, da terra ou do mar.



Acessórios



  Nome acessório Imagem
Peças sobresselentes de Satandard Terminal do poder Sistema análogo do servocontrol da C.A. 1.5kw do pulso para a máquina de costura 6 Adapte ao E1, movimentação da estrutura E2
Tomada do codificador Cn3 Tomada do codificador no lado do motorista
Tomada do terminal de controle Cn4 Terminais do sinal do entrada/saída, fiação do usuário
Linha da conexão do codificador O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente
as necessidades fornecem o conector independente
Linha elétrica O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente
as necessidades fornecem o conector independente
Linha da monitoração da movimentação Conecte e ajuste o software para a atualização da monitoração remota e dos firmware
Comprando peças sobresselentes USB ao cabo do adaptador RS232 Caso necessário, compra do auto
Linha de comunicação dos ethernet Caso necessário, compra do auto



Certificados do CE

1. CE (standard de segurança da UE);
2. IEC/EN61800-5-1: 2007 (exigências de segurança para elétrico, térmico e energia na seção 5-1 do

sistema elétrico do motorista da velocidade variável), correspondendo ao GB12668.501-2013 padrão nacional;

3, IEC/EN61800-3: 2004 + A1 (compatibilidade eletromagnética elétrica de parte 3 do sistema do motorista do controle de velocidade

padrões e seus métodos específicos do teste), correspondendo ao GB12668.3-2012 padrão nacional.
