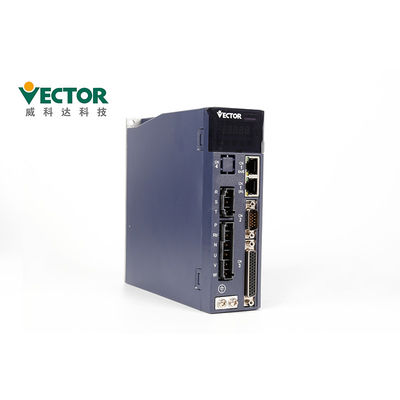

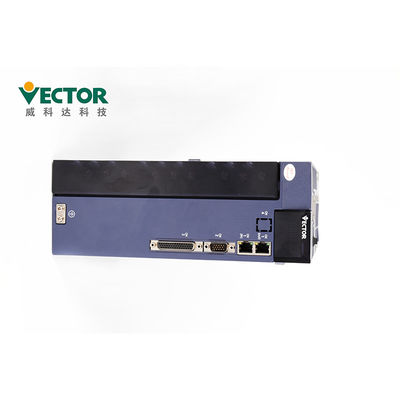

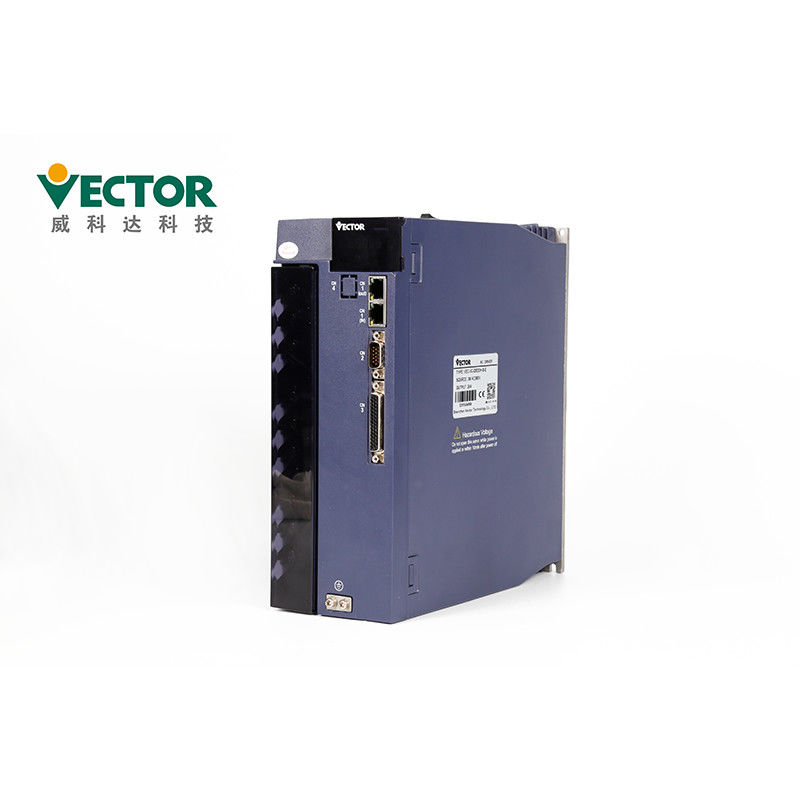

Motorista CanOpen Bus Type do motor deslizante de laço fechado do CNC 30KW

Descrição de produto

Movimentação deslizante do servo do laço fechado do ônibus de 30KW CanOpen para CNC/Printers

Movimentação deslizante do servo do laço fechado
Poder 30KW
380V trifásico
Modbus/CanOpen/EtherCAT
Modo de controle do lugar/velocidade/torque
codificador absoluto de 23 bocados;

Descrição de produtos


Precauções da instalação

●Instale o motorista em uma plataforma seca e resistente. Mantenha a boa ventilação e

dissipação de calor durante a instalação e para manter bom aterrar.

●Instale por favor no sentido especificado para evitar o mau funcionamento.

●Ao instalar, assegure-se de por favor que o motorista servo esteja mantido em uma distância especificada do interno

superfície do armário e de outras máquinas, se não pode causar o fogo ou o mau funcionamento.


●Ao instalar, não obstrua os portos da sução e de exaustão, e não permita objetos estrangeiros

dentro do produto a entrar, se não pode causar o mau funcionamento ou o fogo devido ao envelhecimento de componentes internos.
●Não coloque objetos pesados ou sob neste produto como isto pode conduzir a ferimento.
●Instale por favor no seguinte ambiente:
1.places sem luz solar direta;
2.Locations onde a temperatura ambiental está na escala de 0 ° C a 55 C do °;
umidade 3.Relative na escala de 0% a 95%, e nenhuma condensação;
4.Locations livre de gotas de água, de vapores, de poeira e da poeira oleosa;
5.Locations onde não há nenhum dispositivo do calor elevado;
6.Non-corrosive, gás inflamável e locais líquidos;
7.It não é fácil espirrar a água, o óleo e a medicina;
8.places que não são expostos à radiação radioativa;
9.Strong e lugares vibração-livres;
10.Locations onde não há nenhuma interferência de ruído eletromagnética.


O painel contém 8 botões e 5 tubos digitais. Somente 5 dos 8 botões podem ser usados, e

3 botões permanecendo reservados. As funções gerais dos cinco botões são mostradas na tabela abaixo.

Prendendo precauções

●Recomenda-se não usar 220V monofásico para a fonte de alimentação principal,

qual pode causar dano ao capacitor eletrolítico devido à falta da fase.

●Não mude a fiação durante poder-em, se não pode causar elétrico

choque ou ferimento.

●Execute por favor a fiação ou a inspeção por técnicos profissionais, se não por ela

pode causar a falha de choque elétrico ou de produto.

●Por favor com cuidado para confirmar a fonte da fiação e da alimentação. O circuito de saída pode ser procurado um caminho mais curto devido a

prendendo erros ou aplicação de tensões diferentes. O freio não se opera quando acima da falha ocorre,

qual pode conduzir a dano ou aos ferimentos pessoais mecânicos.

●Não conecte o cabo distribuidor de corrente de entrada aos terminais de U, de V, e de W do

movimentação. Se não, o motorista servo será danificado.

●Ao prender, não passe o cabo distribuidor de corrente e o cabo de sinal através da mesma tubulação, e não os empacote

eles junto. A distância entre os dois deve ser mais de 30cm para evitar a interferência.

●O terminal de terra do motorista deve ser aterrado para evitar o escapamento e reduzir a interferência do sistema,

e o diâmetro do fio à terra deve estar o mesmo que ou acima da linha de abastecimento do poder.

●Ao conectar a fonte da fonte da alimentação CA e da alimentação de DC à unidade servo, conecte ao especificada

terminal. A falha fazer assim pode conduzir ao mau funcionamento ou ao fogo.

●Para o comprimento prendendo, a linha de entrada do comando é até 3m e o codificador

a linha é até 20m.

●Use um twisted pair protegeu o cabo para o cabo de sinal e o cabo do codificador, e

terra o protetor com uma única extremidade.

●Os terminais de U, de V, de W do motorista e os terminais de U, de V, e de W do motor devem ser conectados um por um

de acordo com o nome. Se é conectado erradamente, o motor não pode operar-se normalmente.

●Os produtos comuns do ônibus de C.C. exigem a pressão - resistores sensíveis e a fiação

é seguro.

●Verifique por favor o poder depois que o poder é fora no mínimo 5 minutos. Mesmo se o poder é desligado, alta tensão

pode permanecer dentro da movimentação servo. Consequentemente, não toque no terminal do poder dentro 5 minutos depois que o poder é

desligado, se não pode causar choque elétrico.

●Não gire o poder DE LIGAR/DESLIGAR frequentemente. Quando for necessário a

continuamente a volta DE LIGAR/DESLIGAR o poder, controla por favor o uma vez ou menos em 1 minuto. Desde a seção da fonte de alimentação

do motorista servo tem um capacitor, fluxos atuais grandes de um carregamento (um tempo da carga de 0,2 segundos) durante o DE LIGAR/DESLIGAR

fonte de alimentação. Consequentemente, se o poder é girado DE LIGAR/DESLIGAR frequentemente, o desempenho dos componentes de circuito principais

dentro do motorista servo será degradado.

●Não aplique o poder quando os parafusos do bloco de terminais estão fracos ou o cabo é

frouxamente. Se não, pode causar o fogo.

●Tome medidas de proteção apropriadas nos seguintes lugar, se não

a máquina pode ser danificada:

1. Lugar que causam a interferência devido à eletricidade estática;

2. Um lugar que produza um campo elétrico forte ou um campo magnético forte;

3. Lugar onde pode haver uma radiação da radiação;

4. Um lugar com um cabo de alimentação próximo.

Precauções da manutenção e da inspeção

●não mude a fiação quando o poder estiver ligada, se não pode causar choque elétrico ou ferimento.

●execute por favor a fiação ou a inspeção por técnicos profissionais, se não por ela

pode causar a falha de choque elétrico ou de produto.

●verifique por favor o poder depois que o poder é fora no mínimo 5 minutos. Mesmo se o poder é desligado,

a alta tensão pode permanecer dentro da movimentação servo. Consequentemente, não toque no terminal do poder dentro

5 minutos depois que o poder é desligado, se não pode causar choque elétrico.

●ao substituir a movimentação servo, suporte por favor os parâmetros servo do usuário do motorista a ser substituídos antes

a substituição, e para transferir o backup à movimentação servo nova, e para reiniciar então a operação,

de outra maneira a máquina pode ser danificada.

Acessórios:

	Nome acessório	Imagem
Peças sobresselentes de Satandard	Terminal do poder		Adapte ao E1, movimentação da estrutura E2
	Tomada do codificador Cn3		Tomada do codificador no lado do motorista
	Tomada do terminal de controle Cn4		Terminais do sinal do entrada/saída, fiação do usuário
	Linha da conexão do codificador		O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente
	Linha elétrica		O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente
	Linha da monitoração da movimentação		Conecte e ajuste o software para a atualização da monitoração remota e dos firmware
Comprando peças sobresselentes	USB ao cabo do adaptador RS232		Caso necessário, compra do auto
	Linha de comunicação dos ethernet		Caso necessário, compra do auto

Certificados
1. CE (standard de segurança da UE);
2. IEC/EN61800-5-1: 2007 (exigências de segurança para elétrico, térmico e energia na seção 5-1 do
sistema elétrico do motorista da velocidade variável), correspondendo ao GB12668.501-2013 padrão nacional;
3, IEC/EN61800-3: 2004 + A1 (compatibilidade eletromagnética elétrica de parte 3 do sistema do motorista do controle de velocidade
padrões e seus métodos específicos do teste), correspondendo ao GB12668.3-2012 padrão nacional.

Verificação da qualidade:
Testes de produção de quatro vezes
 Duas vezes 24 que hoursTesting
Inspeção 100% antes do transporte

Prazo de entrega e maneira do transporte

1. Para a ordem pequena nós podemos sempre entrega para fora dentro de 1 semana.
2. Nossos produtos podem ser shippied através do ar, da terra ou do mar.
