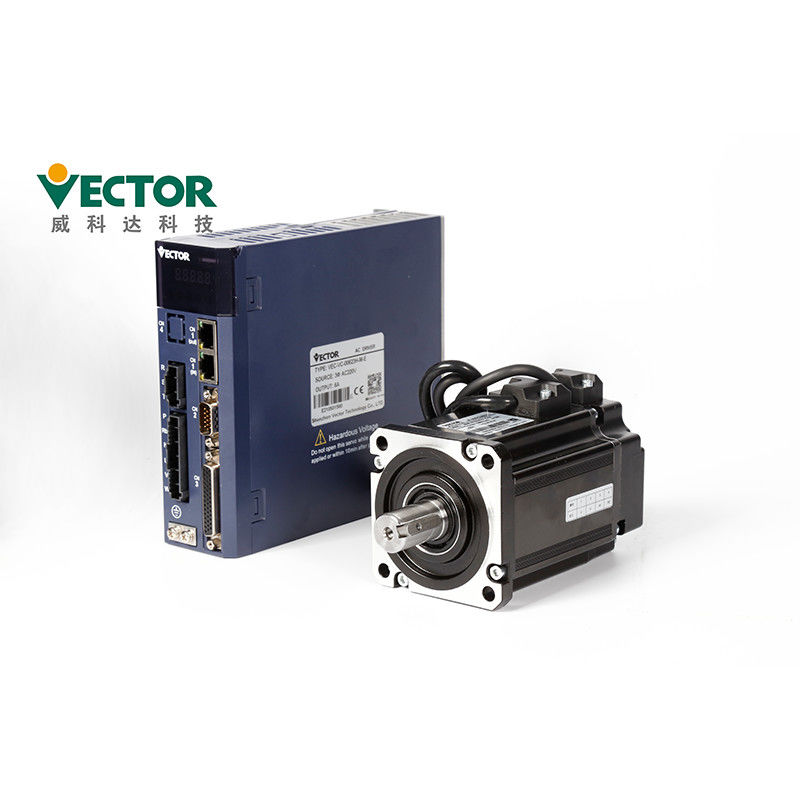

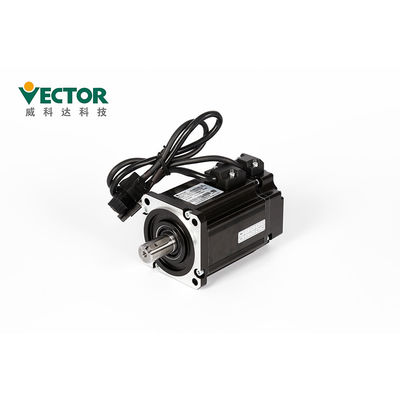

tipo do ônibus do sistema de servo EtherCAT da C.A. de 1500w 3000rpm

Descrição de produto

Tipo servo motor servo do ônibus de EtherCAT de And 3000rpm do motorista da C.A. Servopack 1500w



Mais flexível, mais exato

Movimentação servo + servo motor

O poder cobre 200W-110KW

Único/220V/380V trifásico

Modbus/CanOpen/EtherCAT

Modo de controle do lugar, da velocidade e do torque

linha 2500 incremental + codificador de Salão; linha 2500 incremental; 17/23 de codificador absoluto de Tamagawa do bocado;
24 codificadores absolutos de Nikon do bocado



Descrição de produtos





Produtos	C.A. Servopack
Tipo	Vetor
Modelo não.	VEC-VC-00623HC-M-E/110MB-1R530A23F-MF2
Poder	1.5KW
Tensão	220V
Fase	Trifásico
Velocidade avaliado	3000 RPM
Corrente avaliado	6A
Torgue avaliado	5Nm
Protocolos de comunicação	CANopen/EtherCAT
Codificador	linha 2500 incremental + codificador de Salão;





Descrição servo Detaails da movimentação sobre uma movimentação servo, como selecionar o modelo servo da movimentação e fazer a instalação?



●Instale o motorista em uma plataforma seca e resistente. Mantenha a boa ventilação e

dissipação de calor durante a instalação e para manter bom aterrar.

●Instale por favor no sentido especificado para evitar o mau funcionamento.

●Ao instalar, assegure-se de por favor que o motorista servo esteja mantido no especificado

distância da superfície interna do armário e de outras máquinas, se não pode causar o fogo ou o mau funcionamento.



A instalação Ambiente Exigências	Pressão atmosférica	86~106kPa
	Umidade de Mbient	0~55℃
	Temperatura ambiental	0~90%RH
	Avaliação do IP	IP20
	Vibração	0~4.9m/s^2



●Ao instalar, não obstrua os portos da sução e de exaustão, e não permita objetos estrangeiros dentro do

produto a entrar, se não pode causar o mau funcionamento ou o fogo devido ao envelhecimento de componentes internos.

●Não coloque objetos pesados ou sob neste produto como isto pode conduzir a ferimento.

●Instale por favor no seguinte ambiente:

1.places sem luz solar direta;

2.Locations onde a temperatura ambiental está na escala de 0 ° C a 55 C do °;

umidade 3.Relative na escala de 0% a 95%, e nenhuma condensação;

4.Locations livre de gotas de água, de vapores, de poeira e da poeira oleosa;

5.Locations onde não há nenhum dispositivo do calor elevado;

6.Non-corrosive, gás inflamável e locais líquidos;

7.It não é fácil espirrar a água, o óleo e a medicina;

8.places que não são expostos à radiação radioativa;

9.Strong e lugares vibração-livres;

10.Locations onde não há nenhuma interferência de ruído eletromagnética.



Prendendo precauções

●Recomenda-se não usar 220V monofásico para a fonte de alimentação principal,

qual pode causar dano ao capacitor eletrolítico devido à falta da fase.

●Não mude a fiação durante poder-em, se não pode causar elétrico

choque ou ferimento.

●Execute por favor a fiação ou a inspeção por técnicos profissionais, se não por ela

pode causar a falha de choque elétrico ou de produto.

●Por favor com cuidado para confirmar a fonte da fiação e da alimentação. O circuito de saída

pode ser procurado um caminho mais curto devido a prender erros ou aplicação de tensões diferentes. O freio não se opera

quando acima da falha ocorrer, que pode conduzir a dano ou aos ferimentos pessoais mecânicos.

●Não conecte o cabo distribuidor de corrente de entrada aos terminais de U, de V, e de W do

movimentação. Se não, o motorista servo será danificado.

●Ao prender, não passe o cabo distribuidor de corrente e o cabo de sinal através da mesma tubulação, e não os empacote

eles junto. A distância entre os dois deve ser mais de 30cm para evitar a interferência.

●O terminal de terra do motorista deve ser aterrado para evitar o escapamento e reduzir a interferência do sistema,

e o diâmetro do fio à terra deve estar o mesmo que ou acima da linha de abastecimento do poder.

●Ao conectar a fonte da fonte da alimentação CA e da alimentação de DC à unidade servo, conecte ao especificada

terminal. A falha fazer assim pode conduzir ao mau funcionamento ou ao fogo.

●Para o comprimento prendendo, a linha de entrada do comando é até 3m e a linha do codificador é até 20m.

●Use um twisted pair protegeu o cabo para o cabo de sinal e o cabo do codificador,

e moeu o protetor com uma única extremidade.

●Os terminais de U, de V, de W do motorista e os terminais de U, de V, e de W do motor devem ser conectados um

por um de acordo com o nome. Se é conectado erradamente, o motor não pode operar-se normalmente.

●Os produtos comuns do ônibus de C.C. exigem a pressão - os resistores sensíveis e a fiação são seguros.

●Verifique por favor o poder depois que o poder é fora no mínimo 5 minutos. Mesmo se

o poder é desligado, alta tensão pode permanecer dentro da movimentação servo. Consequentemente, não toque no poder

terminal dentro 5 minutos depois que o poder é desligado, se não pode causar choque elétrico.

●Não gire o poder DE LIGAR/DESLIGAR frequentemente. Quando for necessário a

continuamente a volta DE LIGAR/DESLIGAR o poder, controla por favor o uma vez ou menos em 1 minuto. Desde a seção da fonte de alimentação

do motorista servo tem um capacitor, fluxos atuais grandes de um carregamento (um tempo da carga de 0,2 segundos) durante o DE LIGAR/DESLIGAR

fonte de alimentação. Consequentemente, se o poder é girado DE LIGAR/DESLIGAR frequentemente, o desempenho dos componentes de circuito principais

dentro do motorista servo será degradado.

●Não aplique o poder quando os parafusos do bloco de terminais estão fracos ou o cabo é

frouxamente. Se não, pode causar o fogo.

●Tome medidas de proteção apropriadas nos seguintes lugar, se não

a máquina pode ser danificada:

1. Lugar que causam a interferência devido à eletricidade estática;

2. Um lugar que produza um campo elétrico forte ou um campo magnético forte;

3. Lugar onde pode haver uma radiação da radiação;

4. Um lugar com um cabo de alimentação próximo.



Precauções de funcionamento

●na operação de teste, a fim impedir acidentes, teste por favor o servo motor sem a carga (não conectada ao

eixo do motorista), se não pode causar ferimento.

●ao começar operar sobre a máquina de apoio, ajuste os parâmetros do usuário que combinam a máquina adiantado.

Se você começa a operação sem ajuste do parâmetro, pode causar a perda mecânica ou o mau funcionamento.

●para evitar acidentes, para instalar um interruptor de limite ou um bujão na extremidade da peça móvel da máquina, se não vai faz4e-lo

cause dano ou ferimento mecânico.

●não faça mudanças extremas aos ajustes do parâmetro, como isto pode resultar dentro

operação instável, dano mecânico ou ferimento.

●quando o poder estiver girado sobre ou a fonte de alimentação estiver eliminada, o dissipador de calor do motorista servo, resistor de travagem externo,

o motor, etc. podem estar em um estado de alta temperatura. Não toque n, se não pode causar queimaduras.

●ao usar um servo motor na linha central vertical, ajuste um dispositivo de segurança para impedir que a parte do trabalho caia sob o alarme,

sobre o curso, etc. além, execute por favor a parada servo do fechamento que ajusta quando um curso excedente ocorre, se não o trabalho

a parte pode cair na condição excedente do curso.

●não incorpore a escala de funcionamento da máquina durante a operação, se não causará ferimento.

●não toque no servo motor ou na peça móvel da máquina durante

operação, se não causará ferimento.

●estabelecer por favor o sistema de segurança para assegurar a segurança mesmo no caso de um sinal

linha ruptura. Por exemplo, quando o positivo sobre o interruptor do curso (POTENCIÔMETRO) e negativo sobre sinais do interruptor do curso (NÃO)

são desligados no ajuste da fábrica, eles operam-se com segurança.

●seja certo ajustar o servo FORA do estado ao desligar o poder.

●não gire o poder de ligar/desligar frequentemente. Depois que a operação real começa, o intervalo DE LIGAR/DESLIGAR do poder deve ser mais

do que 1 hora, se não os componentes dentro da unidade servo serão envelhecidos prematuramente.

●quando um alarme ocorre, restaure o alarme depois que a causa é removida e assegure-o

segurança, e para reiniciar a operação, se não pode causar ferimento.

●não use o freio do motor do freio para a travagem normal, se não pode

cause um mau funcionamento.



Acessórios:



	Nome acessório	Imagem
Peças sobresselentes de Satandard	Terminal do poder		Adapte ao E1, movimentação da estrutura E2
	Tomada do codificador Cn3		Tomada do codificador no lado do motorista
	Tomada do terminal de controle Cn4		Terminais do sinal do entrada/saída, fiação do usuário
	Linha da conexão do codificador		O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente
	Linha elétrica		O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente
	Linha da monitoração da movimentação		Conecte e ajuste o software para a atualização da monitoração remota e dos firmware
Comprando peças sobresselentes	USB ao cabo do adaptador RS232		Caso necessário, compra do auto
	Linha de comunicação dos ethernet		Caso necessário, compra do auto



Certificados

1. CE (standard de segurança da UE);
2. IEC/EN61800-5-1: 2007 (exigências de segurança para elétrico, térmico e energia na seção 5-1 da variável

sistema elétrico do motorista da velocidade), correspondendo ao GB12668.501-2013 padrão nacional;

3, IEC/EN61800-3: 2004 + A1 (padrões elétricos da compatibilidade eletromagnética de parte 3 do sistema do motorista do controle de velocidade

e seus métodos específicos do teste), correspondendo ao GB12668.3-2012 padrão nacional.



Outras perguntas:

Q1. Como selecionar o modelo apropriado?
: Confirme por favor suas exigências para o poder Rated, corrente, tensão,

Torça e selecione o modelo apropriado baseou nossa lista modelo;



Q2. Como ajustar o sistema de programação?
: Nosso apoio servo da movimentação os protocolos de comunicação global: Modbus/CANopen/EtherCAT,

Por favor apenas para fazer a programação para seguir suas experiências;



Q3. Que é a escala de poder sobre nosso sistema servo?
: Nossa escala de poder cobre 0.2-110KW, alcança suas exigências;



Q4. Que o codificador que feedback nos conecta se está usando?
: Nós temos relações múltiplas do feedback do codificador, como: codificador incremental/economia,

codificador 17-bit/23-bit/24-bit absoluto, codificador do resolver, etc.



Termos do pagamento
Amostras: 100% antes da entrega por Western Union.
Pedidos em grandes quantidades: depósito de 30%, 70% antes de enviar por T/T ou Western Union.
Tempo de produção
Ordens pequenas 3-5 dias do trabalho
A capacidade de produção pode alcançar 1000 jogos pelo mês.
