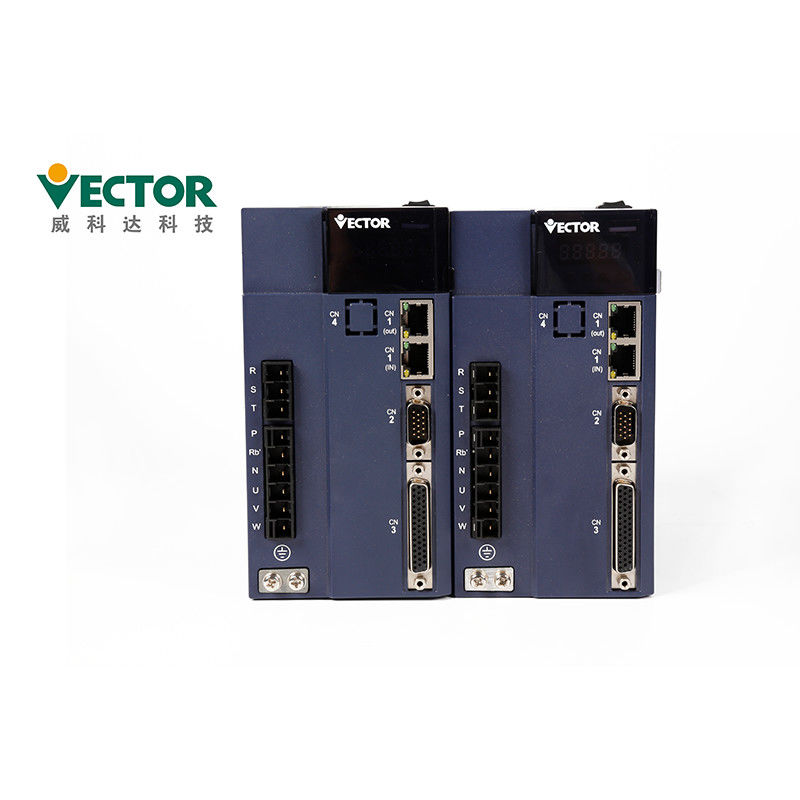

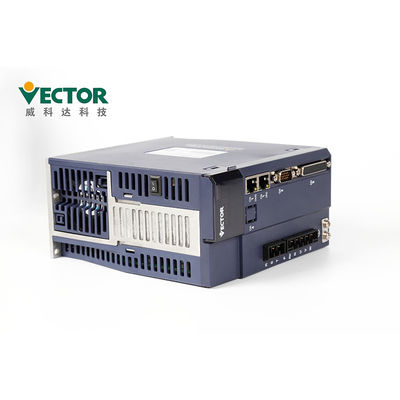

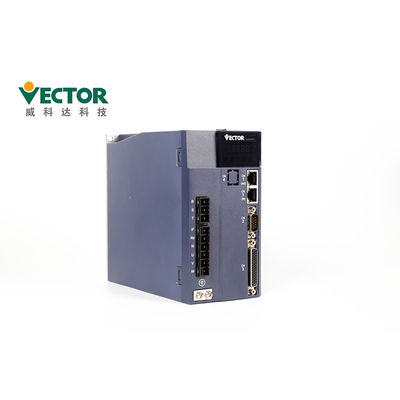

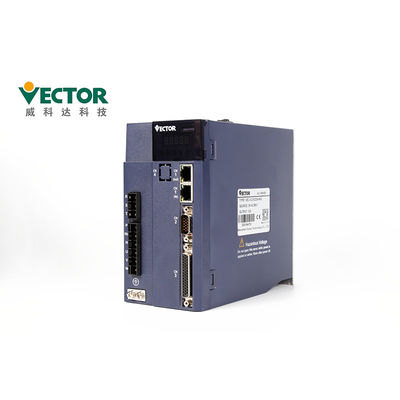

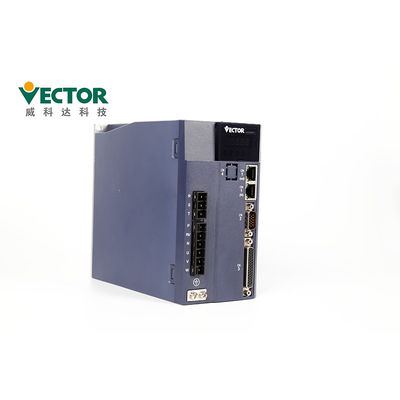

Movimentação servo trifásica da C.A. 1.5KW com 2500 linhas Hall Encoder incremental
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Vector |
| Certificação: | CE |
| Número do modelo: | VEC-VC-00623H-M-E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 jogo |
|---|---|
| Preço: | USD150-350 / kit |
| Detalhes da embalagem: | 280*208*78mm, 375*290*155mm |
| Tempo de entrega: | 3-5 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, L/C |
| Habilidade da fonte: | 500 jogos/mês |
|
Informação detalhada |
|||
| Tensão: | 220v | Poder: | 1,5 QUILOWATTS |
|---|---|---|---|
| Fase: | Fase monofásica, trifásica | Protocolos de comunicação: | Modbus/CANopen/EtherCAT |
| CODIFICADOR: | 2500 linhas Hall Encoder incremental | Corrente avaliado: | 6A |
| Entrada: | Análogo/pulso | Modo de controle: | Posição/velocidade/torque |
| Aplicação: | impressora, máquina de embalagem | Frequência: | 4KHz |
| Realçar: | Movimentação servo da C.A. 1.5KW,movimentação servo da C.A. 4KHz,Amplificador servo da C.A. de Hall Encoder 1.5KW |
||
Descrição de produto
Amplificadores servo trifásicos da C.A. de 1,5 quilowatts com 2500 linhas Hall Encoder Apply incremental à máquina imprimindo
& https://youtu.be/MLOjiU3erJs;
Vetor Tecnologia Foco no sistema servo por mais de 17 anos.
Mais flexível, mais exato
Tipo: Movimentação servo da C.A.
Tampas do poder: 200W-110KW, OEM Uper 250KW
Fase: Único/220V trifásico
Tipo de uma comunicação: Modbus/CanOpen/EtherCAT
Modo de controle: Modo de controle do lugar, da velocidade e do torque
Tipo do codificador: linha 2500 incremental + codificador de Salão; linha 2500 incremental; 17/23 de codificador absoluto de Tamagawa do bocado;
24 codificadores absolutos de Nikon do bocado
Descrição de produtos
| Produtos | Movimentação servo da C.A. |
| Tipo | Vetor |
| Modelo não. | VEC-VC-00623H-M-E |
| Poder | 1.5KW |
| Tensão | 220V |
| Fase | Trifásico |
| Corrente avaliado | 6A |
| Protocolos de comunicação | Modbus/CANopen/EtherCAT |
| Codificador | linha 2500 incremental + codificador de Salão; |
Como são os trabalhos servo da movimentação? Modelo o modelo de controle do lugar, de controle da velocidade e de controle de Trogue modelo.
| Tensão | Modo de controle | Correção completo-controlada monofásica/trifásica Modulação de SVPWM |
| Codificador | Feedback do codificador | pulso 2500 incremental + codificador de Salão; pulso 2500 incremental; codificador absoluto de 17bit Tamagawa; codificador absoluto de 23bit Tamagawa; codificador absoluto de 24bit Nikon; |
| O comando do pulso entrou | Tipo do pulso | Entrada diferencial, coletor aberto |
| Escala de frequência | Entrada diferencial: 0-500kHz, largura de pulso maior do que 1us Coletor aberto: 0-300kHz, largura de pulso maior do que 2.5us |
|
| Modo do pulso | pulso + sentido; Sinais de adição do AB; CW+CCW; | |
| Entrada análoga | Escala da tensão | -10V a 10V |
| Impedância entrada | 10kΩ | |
| Frequência máxima | 1.5kHz | |
| Tipo de relação de DI/DO | NPN/PNP | |
| Uma comunicação | Modbus/CANopen/EtherCAT | |
| Modo da posição | Método entrado de comando | Comando do pulso Posição planejando interna > Plano pela posição de alvo, pela velocidade, pela aceleração e pela retardação tempo > Curva trapezoidalmente da velocidade > Curva cúbica da velocidade > Modo de comando absoluto/relativo |
| Modo de alisamento da instrução | Filtração de passe baixo/filtração mediana | |
| Relação eletrônica da engrenagem | N/M; (M=1~2147483647, N=1~2147483647) | |
| Limite do torque | Limite interno do torque/limite análogo do torque | |
| Compensação da reação | Reação da velocidade/reação do torque | |
| Compensação do torque | Compensação fixa do torque/compensação análoga do torque/ Compensação automática do torque; |
|
| Modo de Contol da velocidade | Tipo entrado comando | Frequência do pulso/analógico/velocidade planejando interna |
| Escala do controle de velocidade | velocidade 1~max | |
| Largura de banda | 1kHz | |
| Limite do torque | Limite interno do torque/limite análogo do torque | |
| Modo de alisamento da instrução | Filtração de passe baixo/filtração mediana | |
| Compensação da reação | Reação do torque | |
| Compensação do torque | Compensação fixa do torque/compensação análoga do torque/ Compensação automática do torque; |
|
| Modo de controle do torque | Tipo entrado comando | Referência interna do torque/torque controle análogo |
| Compensação do torque | Compensação fixa do torque/compensação análoga do torque/ Compensação automática do torque; |
|
| Limite de velocidade | Limite de velocidade interno/limite de velocidade análogo |
Descrição servo Detaails da movimentação sobre uma movimentação servo, como selecionar o modelo servo da movimentação e fazer a instalação?
Acessórios
| Nome acessório | Imagem | ||
| Peças sobresselentes de Satandard | Terminal do poder | |
Adapte ao E1, movimentação da estrutura E2 |
| Tomada do codificador Cn3 | |
Tomada do codificador no lado do motorista | |
| Tomada do terminal de controle Cn4 | |
Terminais do sinal do entrada/saída, fiação do usuário | |
| Linha da conexão do codificador | |
O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente |
|
| Linha elétrica | |
O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente |
|
| Linha da monitoração da movimentação | |
Conecte e ajuste o software para a atualização da monitoração remota e dos firmware | |
| Comprando peças sobresselentes | USB ao cabo do adaptador RS232 | |
Caso necessário, compra do auto |
| Linha de comunicação dos ethernet | |
Caso necessário, compra do auto |
Certificados
Prazo de entrega e maneira do transporte
| Quantidade | 1-5 jogos | 50-100 jogos | 200-500 jogos |
| Prazo de entrega | No prazo de 3 dias | 5-10 dias | 15-25 dias |
1. Para a ordem pequena nós podemos sempre entrega para fora dentro de 1 semana.
2. Nossos produtos podem ser shippied através do ar, da terra ou do mar.
