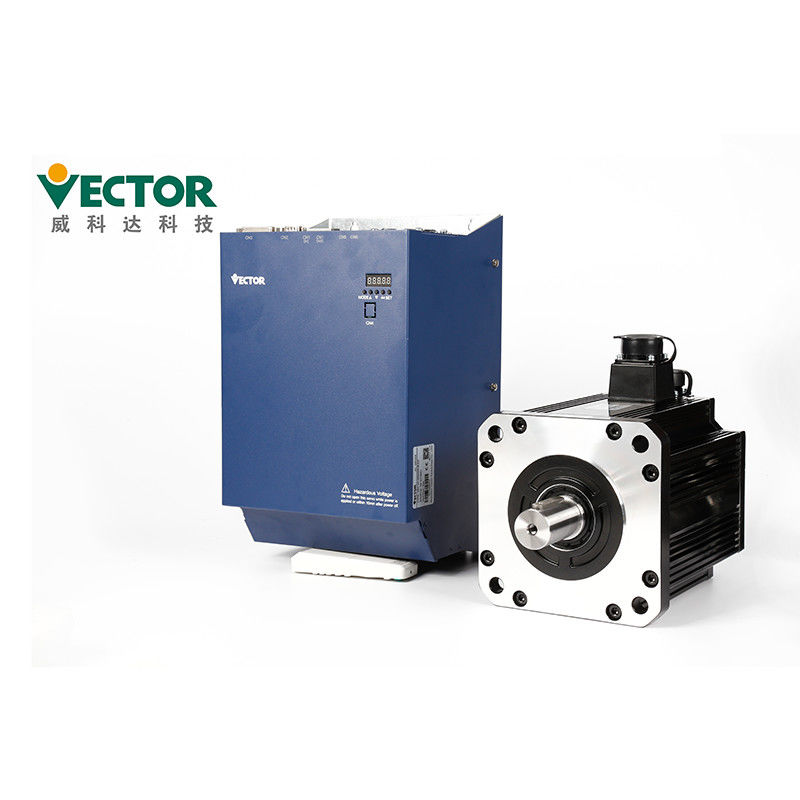

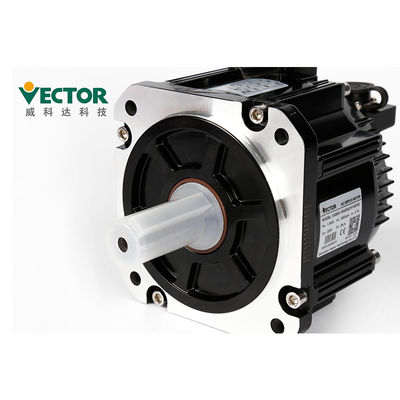

55kw laço fechado Servopack com 2500 pulso Hall Encoder incremental

Descrição de produto

55kw laço fechado Servopack com 2500 pulso Hall Encoder incremental

Servopacks

A escala de poder cobre 200W-110KW

Único/220V/380V trifásico

Modbus/CanOpen/EtherCAT

Descrição de produtos

Descrição servo Detaails da movimentação sobre uma movimentação servo, como selecionar o modelo servo da movimentação e fazer a instalação?

●Instale o motorista em uma plataforma seca e resistente. Mantenha a boa ventilação e

dissipação de calor durante a instalação e para manter bom aterrar.

●Instale por favor no sentido especificado para evitar o mau funcionamento.

●Ao instalar, assegure-se de por favor que o motorista servo esteja mantido no especificado

distância da superfície interna do armário e de outras máquinas, se não pode causar o fogo ou o mau funcionamento.

●Ao instalar, não obstrua os portos da sução e de exaustão, e não permita objetos estrangeiros dentro do

produto a entrar, se não pode causar o mau funcionamento ou o fogo devido ao envelhecimento de componentes internos.

●Não coloque objetos pesados ou sob neste produto como isto pode conduzir a ferimento.

●Instale por favor no seguinte ambiente:

1.places sem luz solar direta;

2.Locations onde a temperatura ambiental está na escala de 0 ° C a 55 C do °;

umidade 3.Relative na escala de 0% a 95%, e nenhuma condensação;

4.Locations livre de gotas de água, de vapores, de poeira e da poeira oleosa;

5.Locations onde não há nenhum dispositivo do calor elevado;

6.Non-corrosive, gás inflamável e locais líquidos;

7.It não é fácil espirrar a água, o óleo e a medicina;

8.places que não são expostos à radiação radioativa;

9.Strong e lugares vibração-livres;

10.Locations onde não há nenhuma interferência de ruído eletromagnética.

Prendendo precauções

●Recomenda-se não usar 220V monofásico para a fonte de alimentação principal,

qual pode causar dano ao capacitor eletrolítico devido à falta da fase.

●Não mude a fiação durante poder-em, se não pode causar elétrico

choque ou ferimento.

●Execute por favor a fiação ou a inspeção por técnicos profissionais, se não por ela

pode causar a falha de choque elétrico ou de produto.

●Por favor com cuidado para confirmar a fonte da fiação e da alimentação. O circuito de saída

pode ser procurado um caminho mais curto devido a prender erros ou aplicação de tensões diferentes. O freio não se opera

quando acima da falha ocorrer, que pode conduzir a dano ou aos ferimentos pessoais mecânicos.

●Não conecte o cabo distribuidor de corrente de entrada aos terminais de U, de V, e de W do

movimentação. Se não, o motorista servo será danificado.

●Ao prender, não passe o cabo distribuidor de corrente e o cabo de sinal com o mesmos

conduza-os, e não empacote junto. A distância entre os dois deve ser mais de 30cm para evitar a interferência.

●O terminal de terra do motorista deve ser aterrado para evitar o escapamento e reduzir-se

a interferência do sistema, e o diâmetro do fio à terra devem estar a mesma que ou acima da linha de abastecimento do poder.

●Ao conectar a fonte da fonte da alimentação CA e da alimentação de DC à unidade servo, conecte ao terminal especificado.

A falha fazer assim pode conduzir ao mau funcionamento ou ao fogo.

●Para o comprimento prendendo, a linha de entrada do comando é até 3m e o codificador

a linha é até 20m.

●Use um twisted pair protegeu o cabo para o cabo de sinal e o cabo do codificador, e

terra o protetor com uma única extremidade.

●Os terminais de U, de V, de W do motorista e os terminais de U, de V, e de W do

o motor deve ser conectado um por um de acordo com o nome. Se é conectado erradamente, o motor não pode operar-se normalmente.

●Os produtos comuns do ônibus de C.C. exigem a pressão - resistores sensíveis e a fiação

é seguro.

●Verifique por favor o poder depois que o poder é fora no mínimo 5 minutos. Mesmo se

o poder é desligado, alta tensão pode permanecer dentro da movimentação servo. Consequentemente, não toque no terminal do poder

dentro 5 minutos depois que o poder é desligado, se não pode causar choque elétrico.

●Não gire o poder DE LIGAR/DESLIGAR frequentemente. Quando for necessário a

continuamente a volta DE LIGAR/DESLIGAR o poder, controla por favor o uma vez ou menos em 1 minuto. Desde a seção da fonte de alimentação

do motorista servo tem um capacitor, fluxos atuais grandes de um carregamento (um tempo da carga de 0,2 segundos) durante o DE LIGAR/DESLIGAR

fonte de alimentação. Consequentemente, se o poder é girado DE LIGAR/DESLIGAR frequentemente, o desempenho dos componentes de circuito principais

dentro do motorista servo será degradado.

●Não aplique o poder quando os parafusos do bloco de terminais estão fracos ou o cabo é

frouxamente. Se não, pode causar o fogo.

●Tome medidas de proteção apropriadas nos seguintes lugar, se não

a máquina pode ser danificada:

1. Lugar que causam a interferência devido à eletricidade estática;

2. Um lugar que produza um campo elétrico forte ou um campo magnético forte;

3. Lugar onde pode haver uma radiação da radiação;

4. Um lugar com um cabo de alimentação próximo.

Acessórios:

	Nome acessório	Imagem
Peças sobresselentes de Satandard	Terminal do poder		Adapte ao E1, movimentação da estrutura E2
	Tomada do codificador Cn3		Tomada do codificador no lado do motorista
	Tomada do terminal de controle Cn4		Terminais do sinal do entrada/saída, fiação do usuário
	Linha da conexão do codificador		O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente
	Linha elétrica		O comprimento do cabo padrão é 3, 5, 8, 10, 13, 15 medidores, de acordo com o cliente as necessidades fornecem o conector independente
	Linha da monitoração da movimentação		Conecte e ajuste o software para a atualização da monitoração remota e dos firmware
Comprando peças sobresselentes	USB ao cabo do adaptador RS232		Caso necessário, compra do auto
	Linha de comunicação dos ethernet		Caso necessário, compra do auto

Certificados

1. CE (standard de segurança da UE);
2. IEC/EN61800-5-1: 2007 (exigências de segurança para elétrico, térmico e energia na seção 5-1 da variável

sistema elétrico do motorista da velocidade), correspondendo ao GB12668.501-2013 padrão nacional;

3, IEC/EN61800-3: 2004 + A1 (padrões elétricos da compatibilidade eletromagnética de parte 3 do sistema do motorista do controle de velocidade

e seus métodos específicos do teste), correspondendo ao GB12668.3-2012 padrão nacional.

Outras perguntas:

Q1. Como selecionar o modelo apropriado?
: Confirme por favor suas exigências para o poder Rated, corrente, tensão,

Torça e selecione o modelo apropriado baseou nossa lista modelo;

Q2. Como ajustar o sistema de programação?
: Nosso apoio servo da movimentação os protocolos de comunicação global: Modbus/CANopen/EtherCAT,

Por favor apenas para fazer a programação para seguir suas experiências;

Q3. Que é a escala de poder sobre nosso sistema servo?
: Nossa escala de poder cobre 0.2-110KW, alcança suas exigências;

Q4. Que o codificador que feedback nos conecta se está usando?
: Nós temos relações múltiplas do feedback do codificador, como: codificador incremental/economia,

codificador 17-bit/23-bit/24-bit absoluto, codificador do resolver, etc.
